Mula sa isang piraso ng steel plate hanggang sa buong frame ng sasakyan: Gaano kahalaga ang mga bahagi ng automotive stamping?

Sa proseso ng pagmamanupaktura ng isang kotse, ang makina, three-electric system, at smart cockpit ay kadalasang mas malamang na makaakit ng atensyon ng mga mamimili, ngunit ang talagang nagpapasiya kung ang isang kotse ay may matibay na buto at matatag na pundasyon ay ang mga tila hindi nakikitang stamping na bahagi ng kotse. Simula sa paunang steel plate, sa pamamagitan ng stamping, forming, connection at assembly, ang safety frame at structural foundation ng buong sasakyan ay sa wakas ay nagagawa. Masasabing walang mataas na kalidad na mga bahagi ng automotive stamping, imposibleng magkaroon ng kumpletong kaligtasan, kalidad at pagganap ng sasakyan sa totoong kahulugan.

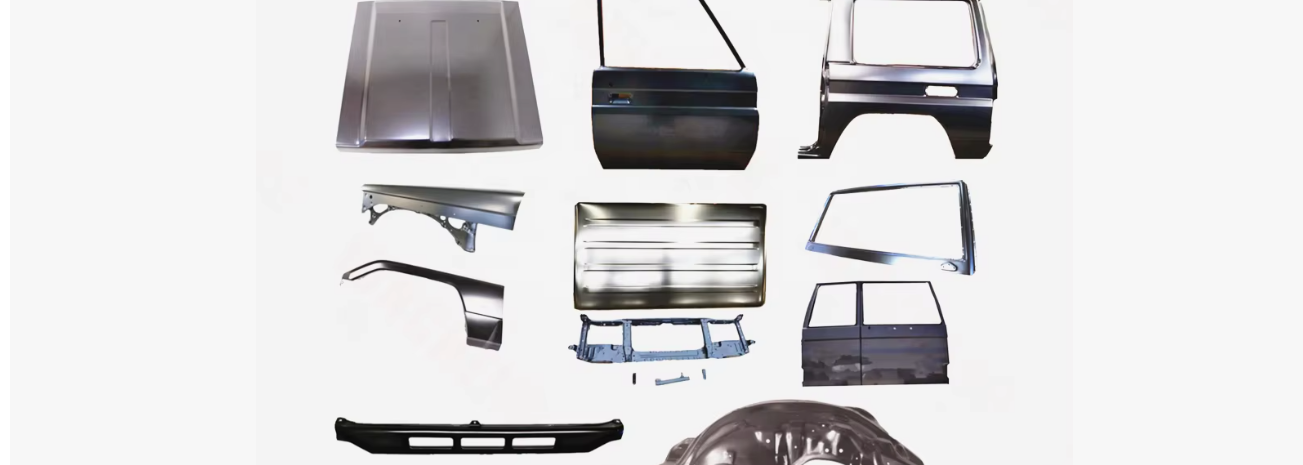

1. Ano ang automotive mga bahagi ng panlililak ?

Sa pagmamanupaktura ng sasakyan, ang mga bahagi ng panlililak ng sasakyan ay isa sa mga pundasyon ng paggawa ng sasakyan. Kung ito man ay istraktura ng katawan, pagganap ng kaligtasan, kalidad ng hitsura at katumpakan ng pagpupulong, lahat sila ay malapit na nauugnay sa mga naselyohang bahagi. Kahit na madalas silang nakatago sa loob ng katawan ng kotse at hindi madaling makita ng mga mamimili, gumaganap sila ng mahalagang papel bilang "balangkas ng kotse". Ang pag-unawa kung ano ang mga bahagi ng automotive stamping ay makakatulong sa iyong magkaroon ng mas komprehensibong pag-unawa sa pangunahing lohika ng pagmamanupaktura ng sasakyan.

(1) Kahulugan ng automotive stamping parts
Ang mga bahagi ng panlililak ng sasakyan ay tumutukoy sa mga piyesa ng sasakyan na gawa sa mga metal sheet (tulad ng mga steel plate, aluminum plate, atbp.) bilang mga hilaw na materyales at pinoproseso sa pamamagitan ng pagsuntok, pagguhit, pagbaluktot, pag-flanging, paghubog at iba pang mga proseso sa tulong ng mga kagamitan at molde. Ang ganitong uri ng mga bahagi ay may mga katangian ng mataas na dimensional na katumpakan, matatag na lakas, at angkop para sa mass production. Ito ay isa sa pinakamalawak na ginagamit na mga uri ng bahagi sa industriya ng automotive.

Sa pagmamanupaktura ng sasakyan, ang mga bahagi ng panlililak ay pangunahing nakatuon sa sistema ng katawan, na bumubuo sa pangunahing istraktura ng katawan na puti (BIW), at naroroon din sa ilang mga chassis at functional bracket.

(2) Mga pangunahing uri ng mga bahagi ng panlililak ng sasakyan
Ayon sa kanilang iba't ibang mga pag-andar sa sasakyan, ang mga bahagi ng automotive stamping ay karaniwang nahahati sa mga sumusunod na kategorya:
Mga bahagi ng estruktural na panlililak
Ang mga istrukturang bahagi ay ang pinaka-kritikal na kategorya ng mga bahagi ng automotive stamping, na pangunahing nagdadala ng karga ng sasakyan at enerhiya ng banggaan. Halimbawa, ang mga front at rear longitudinal beam, cross beam, sill beam, A/B/C pillars, atbp. Direktang tinutukoy ng mga bahaging ito ang higpit, lakas at kaligtasan ng pagganap ng katawan ng kotse, at gumaganap ng pangunahing papel sa pagprotekta sa compartment ng pasahero sa isang aksidente.

Sakop na mga bahagi ng panlililak
Ang mga sumasaklaw na bahagi ay pangunahing matatagpuan sa labas ng katawan ng kotse. Hindi lamang sila nagtataglay ng mga pag-andar ng estilo at aesthetic, ngunit mayroon ding tiyak na lakas ng istruktura. Kasama sa karaniwang mga bahagi ng takip ang mga panlabas na panel ng pinto, hood, tailgates, fender, atbp. Ang mga nasabing naselyohang bahagi ay nangangailangan ng napakataas na kalidad ng ibabaw at katumpakan ng pagbuo, habang nakakatugon din sa proteksyon ng pedestrian at magaan na mga kinakailangan.

Reinforcement at functional stamping parts
Ang mga naturang bahagi ay kadalasang ginagamit para sa lokal na reinforcement o functional support, tulad ng mga door anti-collision beam, reinforcement plate, bracket, mounting bracket, atbp. Bagama't hindi ito malaki ang sukat, ito ay gumaganap ng isang makabuluhang papel sa pagpapabuti ng lokal na lakas, katatagan at kaligtasan.

(3) Proseso ng paggawa ng mga bahagi ng automotive stamping
Ang produksyon ng mga bahagi ng automotive stamping ay karaniwang nagsisimula sa mga plate na bakal at unti-unting nabuo sa pamamagitan ng maraming proseso.
Ang una ay paghahanda ng materyal, pagpili ng mga plato ng iba't ibang kapal at antas ng lakas ayon sa layunin ng bahagi. Pagkatapos ay ipasok ang proseso ng panlililak, kung saan ang pagblangko, pagguhit, pagsuntok, pag-flang at iba pang mga operasyon ay nakumpleto sa pamamagitan ng mga suntok at amag. Ang mga kumplikadong bahagi ay madalas na nangangailangan ng tuluy-tuloy na pagproseso ng maraming amag upang matiyak ang hugis at katumpakan ng dimensyon. Sa wakas, ang paghubog at inspeksyon ay isinasagawa upang matiyak na ang mga bahagi ay nakakatugon sa mga kinakailangan sa pagpupulong at kaligtasan.

Ang prosesong ito ay may napakataas na kinakailangan sa kagamitan, disenyo ng amag at kontrol sa proseso. Ito ay isang link na may mataas na teknikal na nilalaman at antas ng pamumuhunan sa pagmamanupaktura ng sasakyan.

(4) Ang mahalagang papel ng automotive stamping parts
Buuin ang balangkas ng istraktura ng katawan
Ang mga bahagi ng automobile stamping ay konektado sa pamamagitan ng welding, riveting, atbp. upang bumuo ng isang kumpletong body structural frame, na nagbibigay ng matibay na pundasyon para sa buong sasakyan. Ang katatagan ng istraktura ng katawan ng sasakyan ay direktang nakakaapekto sa paghawak, kaligtasan at tibay ng sasakyan.

Tukuyin ang pagganap ng passive na kaligtasan
Sa isang aksidente sa banggaan, ang mga naselyohang bahagi ng istruktura ay sumisipsip ng enerhiya ng epekto sa pamamagitan ng makatwirang pagpapapangit at pinipigilan ang puwersa ng banggaan mula sa direktang pagpasok sa kompartamento ng pasahero. Ang lugar na sumisipsip ng enerhiya ng katawan at ang istraktura ng proteksiyon ng kompartimento ng pasahero ay halos ganap na binubuo ng mga naselyohang bahagi.

Nakakaapekto sa kalidad ng sasakyan at katumpakan ng pagpupulong
Tinutukoy ng dimensional na katumpakan ng mga naselyohang bahagi ang pagkakapare-pareho ng pagpupulong ng katawan. Kung hindi sapat ang katumpakan ng stamping, madali itong humantong sa mga problema tulad ng hindi pantay na mga puwang sa pinto, abnormal na ingay, at mahinang sealing, na makakaapekto sa kalidad ng buong sasakyan.

2. Bakit tinutukoy ng mga bahagi ng panlililak ng sasakyan ang lakas ng katawan ng kotse?

Kapag sinusuri kung ang isang kotse ay "malakas" at "ligtas", ang mga tao ay may posibilidad na tumuon sa pangunahing tagapagpahiwatig ng lakas ng katawan. Ang talagang tumutukoy sa lakas ng katawan ng kotse ay hindi kung ito ay mukhang makapal o mabigat sa labas, ngunit ang malaking bilang ng mga naselyohang bahagi ng automotive na nakatago sa loob ng katawan ng kotse. Sa pamamagitan ng pagpili ng materyal, disenyo ng istruktura at katumpakan ng pagmamanupaktura, sama-sama nilang itinatayo ang sistemang nagdadala ng pagkarga at frame ng kaligtasan ng buong sasakyan, kaya mahalagang tinutukoy ang lakas ng katawan ng sasakyan.

(1) Ano ang kakanyahan ng lakas ng katawan?
Ang lakas ng katawan ay hindi katumbas ng "kapal ng plato ng bakal", ngunit tumutukoy sa kakayahan ng katawan na labanan ang pagpapapangit at mapanatili ang integridad ng istruktura kapag sumailalim sa mga panlabas na puwersa, na higit sa lahat ay makikita sa tatlong aspeto:

Pangkalahatang tigas: ang katawan ay nagpapanatili ng katatagan ng hugis sa panahon ng pagmamaneho, pagpipiloto, at mga bumps;

Lokal na lakas: ang mga pangunahing bahagi ay maaaring makatiis ng puro load;

Pagganap ng pag-crash: sumisipsip ng enerhiya sa pamamagitan ng maayos na pagpapapangit sa isang aksidente at pinoprotektahan ang kompartamento ng pasahero.

Ang tatlong puntong ito ay halos lahat ay natanto ng mga bahagi ng panlililak ng katawan.

(2) Ang mga bahagi ng panlililak ay bumubuo sa "mechanical skeleton" ng katawan ng kotse
Ang mga kotse ay hindi ginawa mula sa isang piraso ng bakal, ngunit mula sa daan-daan o kahit libu-libong mga naselyohang bahagi na magkakaugnay. Ang mga bahaging ito ay hindi random na pinagdugtong-dugtong, ngunit ayon sa siyensiya ay nakaayos upang makabuo ng mekanikal na istraktura na katulad ng "kalansay ng tao".

Halimbawa, ang front at rear longitudinal beam ay may pananagutan sa pagtiis at pagpapadala ng frontal at rear collision forces; ang A, B, at C na mga haligi ay sumusuporta sa bubong at nagpoprotekta sa kaligtasan sa gilid; ang mga sill beam at cross beam ay nagpapahusay sa lakas sa ilalim. Ang makatwirang kumbinasyon ng mga stamping structural na bahagi na ito ay bumubuo ng isang kumpletong landas na nagdadala ng pagkarga, na nagpapahintulot sa mga panlabas na puwersa na magkalat at maubos, sa gayon ay makabuluhang nagpapabuti sa lakas ng katawan ng sasakyan.

(3) Tinutukoy ng mga katangian ng materyal ang pinakamataas na limitasyon ng lakas
Ang pagpili ng materyal ng mga bahagi ng automotive stamping ay direktang tumutukoy sa "kisame" ng lakas ng katawan. Ang paggamit ng mga metal sheet na may iba't ibang antas ng lakas sa iba't ibang bahagi ay isang pangunahing prinsipyo ng modernong disenyo ng katawan ng kotse.

Ang high-strength na bakal at ultra-high-strength na bakal ay malawakang ginagamit sa mga pangunahing bahagi ng istruktura tulad ng mga longitudinal beam at column, na maaaring makabuluhang mapabuti ang deformation resistance nang hindi tumataas ang timbang; ang ordinaryong bakal ay ginagamit para sa mga panlabas na bahagi ng takip, na isinasaalang-alang ang parehong kakayahang mabuo at kalidad ng hitsura. Ang ilang mga modelo ay nagpapakilala rin ng aluminyo na haluang metal sa mga naselyohang bahagi upang makamit ang balanse sa pagitan ng magaan at lakas.

Kung ang materyal na pagganap ng mga naselyohang bahagi ay hindi sapat, kahit na ang disenyo ng istruktura ay makatwiran, ang lakas ng katawan ng sasakyan ay magiging mahirap na matugunan ang mga kinakailangan sa kaligtasan.

(4) Ang istrukturang hugis ay mas mahalaga kaysa sa "kapal"
Ang pinakamalaking bentahe ng proseso ng panlililak ay maaari itong magproseso ng mga flat metal sheet sa mga kumplikadong three-dimensional na istruktura. Sa pamamagitan ng mga disenyo tulad ng reinforcing ribs, folded edges, at closed sections, ang manipis na steel plate ay maaari ding magkaroon ng napakataas na lakas.

Halimbawa, ang mga sill beam at column ay kadalasang gumagamit ng mga saradong o multi-cavity na istruktura, at ang kanilang baluktot at torsion resistance ay mas mataas kaysa sa mga simpleng flat plate. Ang ideyang ito na "nakabatay sa hugis" ay nagbibigay-daan sa kotse na makamit ang isang mataas na antas ng lakas ng katawan habang kinokontrol ang timbang, at ang lahat ng ito ay umaasa sa mga kakayahan sa disenyo ng istruktura ng mga naselyohang bahagi.

(5) Ang katumpakan ng stamping ay nakakaapekto sa pangkalahatang pagganap ng lakas
Ang lakas ng katawan ay nakasalalay hindi lamang sa pagganap ng mga indibidwal na bahagi, kundi pati na rin sa pangkalahatang pagkakapare-pareho ng lahat ng naselyohang bahagi pagkatapos ng pagpupulong. Kung hindi sapat ang katumpakan ng stamping, hahantong ito sa hindi magandang pagkakasya sa pagitan ng mga bahagi, pagbaba ng kalidad ng welding, hindi pantay na distribusyon ng stress sa istruktura, at sa huli ay magpahina sa lakas ng buong sasakyan.

Ang mga bahagi ng high-precision na panlililak ay maaaring matiyak ang tumpak na lokasyon ng mga solder joint at matatag na koneksyon, na ginagawang tunay na buo ang bawat bahagi ng istruktura. Ito ang dahilan kung bakit ang mga high-end na kumpanya ng kotse ay may napakataas na kinakailangan para sa mga proseso ng stamping at katumpakan ng amag.

(6) "Nakokontrol na pagpapapangit" sa banggaan ay umaasa sa panlililak na disenyo
Ang katawan ng kotse na tunay na ligtas at may mahusay na lakas ay hindi mananatiling ganap na deformed, ngunit deforms hakbang-hakbang ayon sa dinisenyo na landas sa panahon ng isang banggaan. Ang mga bahagi ng panlililak ay maaaring tumpak na makontrol ang pagkakasunud-sunod ng pagpapapangit sa pamamagitan ng lokal na pagnipis, mga butas sa pag-trigger, mga istruktura ng kulubot, atbp.

Ang mga bahagi ng panlililak sa harap ay binibigyan ng priyoridad na gumuho at sumipsip ng enerhiya, habang ang lugar ng kompartamento ng pasahero ay nagpapanatili ng mataas na lakas nang walang pagpapapangit. Ang "flexible at matibay" na istraktura ng katawan na ito ay naglalaman ng mataas na lakas at kaligtasan ng mga modernong sasakyan.

(7) Garantiya ng lakas sa panahon ng pagpapanatili at paggamit
Sa panahon ng pag-aayos ng aksidente, kung ang mga naselyohang bahagi ng istruktura ay hindi regular na naayos, ang orihinal na mga katangian ng materyal at istrukturang anyo ay nawasak, at kahit na ang hitsura ay tila naibalik tulad ng dati, ang lakas ng katawan ng sasakyan ay maaaring makabuluhang bawasan. Samakatuwid, ang mga kumpanya ng kotse ay karaniwang nangangailangan na ang mga pangunahing panlililak na bahagi ng istruktura ay dapat palitan sa halip na simpleng iunat at ayusin.
Ipinapakita rin nito mula sa panig na ang mga bahagi ng panlililak ng sasakyan mismo ang pangunahing tagapagdala ng lakas ng katawan.

Ang dahilan kung bakit matutukoy ng mga bahagi ng automobile stamping ang lakas ng katawan ng sasakyan ay ang pagbuo ng mga ito ng mechanical skeleton at safety system ng buong sasakyan mula sa maraming antas tulad ng materyal, istraktura, katumpakan, at mga paraan ng koneksyon. Kung ang katawan ng kotse ay matibay o hindi ay hindi nakasalalay sa kung ang mga materyales na ginamit ay malakas o hindi, ngunit kung ang mga panlililak na bahagi ay siyentipikong dinisenyo, katumpakan na ginawa at makatwirang inilatag. Masasabing ang mga hindi nakikita ngunit mahalagang bahagi ng panlililak ng automotive na ito ang tunay na tumutukoy sa kaligtasan at kalidad ng isang kotse.

Mga Bentahe ng Automotive Stamping Parts:

3. Paano magpanatili ng mga bahagi ng panlililak ng sasakyan

Ang mga bahagi ng automotive stamping ay malawakang ginagamit sa mga istruktura ng katawan at mga panlabas na takip, at ang batayan para sa lakas, kaligtasan at tibay ng buong sasakyan. Bagama't ang karamihan sa mga naselyohang bahagi ay hindi madaling makita sa panahon ng normal na paggamit, ang kanilang kondisyon ay direktang makakaapekto sa pagganap ng kaligtasan at buhay ng serbisyo ng sasakyan. Samakatuwid, ang siyentipiko at makatwirang pagpapanatili ng mga bahagi ng automotive stamping ay may malaking kahalagahan sa pagpapahaba ng buhay ng sasakyan at pagtiyak ng kaligtasan sa pagmamaneho.

(1) Nauunawaan nang tama ang kahalagahan ng pagpapanatili ng mga bahagi ng panlililak ng sasakyan
Ang mga bahagi ng panlililak ng sasakyan ay pangunahing naselyohang at nabuo mula sa mga bakal na plato o aluminum plate. Ang mga ito ay madaling kapitan ng kaagnasan, pagkapagod o pagpapapangit kapag nakalantad sa hangin, kahalumigmigan, asin at mga dumi sa kalsada sa mahabang panahon. Kung ang pagpapanatili ay wala sa lugar, ang hitsura at pagpupulong ay maaapektuhan ng hindi bababa sa, at ang structural strength ng katawan ay hihina at ang pagganap ng kaligtasan ng banggaan ay mababawasan sa pinakamasama. Samakatuwid, ang pagpapanatili ng mga naselyohang bahagi ay hindi "opsyonal" ngunit isang mahalagang bahagi ng pagpapanatili ng katawan.

(2) Magsagawa ng anti-corrosion at anti-rust maintenance
Ang anti-corrosion at anti-rust ay ang mga pangunahing gawain sa pagpapanatili ng mga bahagi ng automotive stamping. Ang mga pinto, chassis structural parts, fender, sill beam at iba pang bahagi ay pinaka-madaling kapitan sa pagguho ng ulan, sediment at snow melting agent.

Sa araw-araw na paggamit, dapat na regular na linisin ang mga sasakyan, lalo na pagkatapos ng ulan o niyebe, upang agad na maalis ang dumi na nakakabit sa katawan at chassis. Para sa pantatatak na mga bahagi na nasira o may gasgas na pintura, dapat itong muling ipinta sa lalong madaling panahon upang maiwasan ang pagkalat ng kalawang na dulot ng nakalantad na metal. Para sa chassis at mga nakatagong bahagi ng istruktura, maaari mong regular na suriin kung ang orihinal na anti-rust coating ay buo, at magsagawa ng anti-rust reinforcement kung kinakailangan.

(3) Iwasan ang hindi kinakailangang pinsala sa panlabas na puwersa sa mga naselyohang bahagi
Bagama't may tiyak na lakas ang mga bahagi ng automotive na naselyohang, hindi idinisenyo ang mga ito para sa mga madalas na epekto o labis na karga. Sa araw-araw na paggamit ng kotse, dapat mong subukang iwasan ang pagsuporta sa kotse, pagkamot sa gilid ng bangketa, o paghampas sa pinto, bumper, atbp. gamit ang mga matitigas na bagay. Ang mga panlabas na puwersa na ito ay maaaring magdulot ng plastic deformation ng mga naselyohang bahagi. Kahit na ang ibabaw ay hindi mukhang isang malaking problema, maaaring naapektuhan nito ang panloob na lakas ng istruktura.

Kapag naglo-load ng mga bagahe o kargamento, dapat sundin ang mga regulasyon sa pagkarga ng sasakyan upang maiwasan ang labis na stress sa istraktura ng katawan sa mahabang panahon dahil sa labis na karga, na nagreresulta sa pagkasira ng pagkapagod.

(4) Bigyang-pansin ang pagpapapangit ng katawan at mga abnormalidad sa pagpupulong
Kapag nade-deform na ang mga naselyohang bahagi, madalas itong nagpapakita ng mga abnormalidad sa panahon ng pagpupulong at paggamit. Halimbawa, ang pinto ay hindi nagsasara nang maayos, ang mga puwang ay hindi pantay, ang abnormal na pagtaas ng ingay, at ang sealing ng katawan ng kotse ay bumababa, atbp. Ang mga phenomena na ito ay maaaring magpahiwatig na ang mga naselyohang bahagi ng istruktura ay lumipat o na-deform.

Kapag natuklasan ang mga ganitong problema, dapat kang pumunta sa isang propesyonal na ahensya ng pagpapanatili para sa inspeksyon sa oras upang maiwasan ang pangmatagalang paggamit na magiging sanhi ng paglaki ng problema at makakaapekto sa kaligtasan at ginhawa ng buong sasakyan.

(5) I-standardize ang pagkumpuni at pagpapalit pagkatapos ng mga aksidente
Pagkatapos ng banggaan, ang paraan ng pag-aayos ng mga naselyohang bahagi ay partikular na kritikal. Para sa mga stamping parts na may kaugnayan sa kaligtasan ng istraktura ng katawan ng kotse, tulad ng mga longitudinal beam, column, sill beam, atbp., dapat itong palitan nang mahigpit alinsunod sa orihinal na mga pamantayan sa pagpapanatili ng pabrika, at hindi dapat ayusin sa pamamagitan lamang ng pag-unat o pagmamartilyo.

Ang hindi regular na pag-aayos ng sheet metal ay maaaring sirain ang orihinal na lakas at sumisipsip ng enerhiya na mga katangian ng materyal, na ginagawang imposible para sa sasakyan na magbigay ng epektibong proteksyon sa isang pangalawang aksidente. Samakatuwid, ang pagpili ng isang organisasyon sa pagpapanatili na may mga kwalipikasyon at teknikal na kakayahan ay isang mahalagang garantiya para sa pagpapanatili ng kaligtasan ng pagganap ng mga bahagi ng panlililak.

(6) Bigyang-pansin ang inspeksyon ng mga sealing at drainage system
Mayroong mga istruktura ng lukab sa loob ng maraming bahagi ng automotive na naselyohang, tulad ng mga pinto, side panel at tailgates. Ang mga lugar na ito ay karaniwang idinisenyo na may mga butas sa paagusan upang maalis ang naipon na tubig. Kung ang mga butas ng paagusan ay barado ng dumi at ang kahalumigmigan ay nananatili sa mahabang panahon, madaling maging sanhi ng panloob na kaagnasan.

Ang regular na pagsusuri at paglilinis ng mga butas ng paagusan upang mapanatiling maayos ang paagusan ay isang epektibong paraan upang maiwasan ang panloob na kaagnasan ng mga naselyohang bahagi.

(7) Magandang gawi sa paggamit at pagpapanatili ng sasakyan
Ang pagbuo ng magagandang gawi sa kotse ay isa ring mahalagang aspeto ng pagpapanatili ng mga bahagi ng automotive stamping. Halimbawa, iwasan ang pagparada ng mga sasakyan sa mataas na kahalumigmigan o lubhang kinakaing unti-unti na mga kapaligiran sa mahabang panahon; subukang pumili ng mga paradahan na may magandang kondisyon ng tirahan; at magsagawa ng regular na inspeksyon at pagpapanatili ng sasakyan. Ang mga tila simpleng gawi na ito ay maaaring makatulong sa pagpapahaba ng buhay ng serbisyo ng mga naselyohang bahagi.

Ang mga bahagi ng automotive stamping ay ang pangunahing batayan ng istraktura ng katawan at pagganap ng kaligtasan, at ang kalidad ng pagpapanatili ng mga ito ay direktang nauugnay sa pagiging maaasahan ng sasakyan at kaligtasan sa pagmamaneho. Sa pamamagitan ng pagpapalakas ng anti-rust at anti-corrosion, pag-iwas sa panlabas na pinsala, pag-standardize sa pag-aayos ng aksidente, at pagpapanatili ng magandang gawi sa paggamit ng sasakyan, ang buhay ng serbisyo ng mga naselyohang bahagi ay maaaring epektibong mapahaba at ang sasakyan ay maaaring mapanatili ang matatag at ligtas na pagganap sa buong ikot ng buhay nito. Ang pang-agham na pagpapanatili ng mga bahagi ng automotive stamping ay isang mahalagang isyu na hindi dapat balewalain ng bawat may-ari at practitioner ng kotse.

Mga paraan ng pagpapanatili ng mga bahagi ng panlililak ng kotse:

4. Mga Karaniwang Depekto at Solusyon para sa Mga Naselyohang Bahagi

Ang mga naselyohang bahagi ay isang kailangang-kailangan na bahagi sa modernong pagmamanupaktura, na malawakang ginagamit sa mga industriya tulad ng automotive, mga gamit sa bahay, electronics, at mekanikal na kagamitan. Nag-aalok ang mga proseso ng stamping ng mga pakinabang tulad ng mataas na kahusayan sa produksyon, mataas na paggamit ng materyal, at mahusay na katumpakan ng dimensyon. Gayunpaman, sa aktwal na produksyon, ang mga naselyohang bahagi ay madaling kapitan ng iba't ibang mga depekto. Kung hindi matukoy at mareresolba kaagad, hindi lang ito makakaapekto sa kalidad ng produkto kundi pati na rin sa pagtaas ng mga gastos sa produksyon at mga rate ng rework.

(1) Pangkalahatang-ideya ng Mga Karaniwang Depekto sa Mga Naselyohang Bahagi
Ang mga depekto na maaaring mangyari sa mga naselyohang bahagi sa panahon ng proseso ng pagtatatak ay pangunahing kinabibilangan ng: burr, warping, bitak, punit, wrinkles, dimensional deviation, at mga gasgas sa ibabaw. Karamihan sa mga depektong ito ay nauugnay sa mga materyal na katangian, disenyo ng amag, mga parameter ng proseso, at hindi wastong operasyon. Ang pag-unawa sa kanilang mga sanhi ay nakakatulong sa pagsasagawa ng mga epektibong hakbang sa pagwawasto.

(2) Pangunahing Uri ng Depekto at Pagsusuri ng Sanhi
1) Mga Burr
Hitsura:
Mga matalim na protrusions o hindi regular na maliliit na piraso ng metal sa mga gilid ng naselyohang bahagi.

Pagsusuri ng Dahilan:
Mould cutting edge wear o hindi pantay na clearance.
Hindi sapat na puwersa ng pagsuntok o hindi tamang bilis ng pagsuntok.
Mataas na tigas ng materyal o hindi pantay na kapal.

Mga solusyon:
Regular na siyasatin at patalasin ang mga gilid ng amag upang matiyak ang pare-parehong clearance.
Ayusin ang presyon at bilis ng pagsuntok upang matiyak ang makinis na pagputol ng materyal.
Pumili ng angkop na mga materyales o magsagawa ng materyal na pretreatment.

2) Warping at Deformation
Hitsura:
Ang eroplano ng naselyohang bahagi ay hindi pantay, na nagpapakita ng baluktot, pag-warping sa gilid, o mga lokal na protrusions.

Pagsusuri ng Dahilan:
Labis na panloob na diin sa materyal o hindi pantay na kapal.
Hindi sapat na suporta sa amag o hindi tumpak na pagpoposisyon.
Labis na presyon ng pagsuntok o masyadong mabilis na bilis ng pagsuntok.

Mga solusyon:
Gumamit ng mga proseso ng pagsusubo o straightening upang mabawasan ang panloob na stress sa materyal.
I-optimize ang disenyo ng amag upang mapataas ang suporta at katumpakan ng pagpoposisyon.

Ayusin ang presyon at bilis upang matiyak ang pare-parehong puwersa.

3) Mga bitak
Hitsura:
Lumilitaw ang mga bitak sa ibabaw o mga gilid ng naselyohang bahagi, kung minsan ay umaabot sa buong kapal.

Pagsusuri ng Dahilan:
Hindi sapat na plasticity ng materyal o pagkakaroon ng mga depekto.
Ang radius ng matutulis na sulok ng stamping die ay masyadong maliit, na humahantong sa lokal na konsentrasyon ng stress.
Ang sobrang bilis ng pagsuntok ay nagdudulot ng labis na pag-uunat ng materyal. Mga solusyon:
Pumili ng mga materyales na may mahusay na plasticity at kontrolin ang mga depekto ng materyal.
I-optimize ang disenyo ng amag, taasan ang radius ng fillet, at bawasan ang konsentrasyon ng stress.
Ayusin ang bilis ng panlililak upang maiwasan ang labis na pag-unat ng materyal.

4) Napunit o Kulubot
Sintomas:
Lumilitaw ang mga punit, kulubot, o kulubot sa ibabaw ng mga naselyohang bahagi, na nakakaapekto sa hitsura at pagganap.

Pagsusuri ng Dahilan:
Hindi sapat o hindi pantay na pagpapadulas ng materyal.
Ang clearance ng amag ay masyadong maliit, na nagreresulta sa hindi pantay na diin sa materyal.
Hindi pantay na kapal o tigas ng materyal, madaling magdulot ng mga wrinkles.

Mga solusyon:
Gumamit ng mataas na kalidad na mga pampadulas upang matiyak ang pantay na aplikasyon.
Suriin ang clearance ng amag at ayusin ang laki ng clearance nang naaangkop.
Pumili ng mga homogenous na materyales, at magsagawa ng heat treatment o correction kung kinakailangan.

5) Dimensional Deviation
Sintomas:
Ang mga sukat ng mga naselyohang bahagi ay lumampas sa saklaw ng pagpapaubaya, na nagpapahirap sa pagpupulong.

Pagsusuri ng Dahilan:
Hindi makatwirang disenyo ng amag o matinding pagkasira ng amag.
Hindi matatag na presyon ng stamping machine o hindi tamang operasyon.
Hindi isinasaalang-alang ang materyal na elastic rebound o hindi tugma ang mga parameter ng proseso ng stamping.

Mga solusyon:
I-optimize ang disenyo ng amag, at regular na siyasatin at ayusin ang amag.
Tiyakin ang matatag na presyon ng makina ng panlililak at mahigpit na sundin ang mga pamamaraan sa pagpapatakbo.
Isaalang-alang ang pag-rebound ng materyal sa panahon ng yugto ng disenyo at ayusin ang mga sukat ng amag nang naaayon.

6) Mga Gasgas o Gasgas sa Ibabaw
Sintomas:
Lumilitaw ang mga gasgas, gasgas, o dents sa ibabaw ng mga naselyohang bahagi, na nakakaapekto sa hitsura.

Pagsusuri ng Dahilan:
Magaspang na ibabaw ng amag o pagkakaroon ng mga dumi.
Hindi wastong paghawak ng materyal, na nagreresulta sa mga banggaan o alitan.
Hindi sapat na pagpapadulas, pagtaas ng alitan sa pagitan ng materyal at ng amag.

Mga solusyon:
Regular na pakinisin ang ibabaw ng amag at linisin ang mga dumi.
Pagbutihin ang mga paraan ng paghawak ng materyal upang maiwasan ang mga banggaan.
Tiyakin ang sapat at pantay na pagpapadulas upang mabawasan ang alitan.

(3) Mga Paraang Pang-iwas para sa Mga Depekto ng Stamping Part
Pagpili at Paggamot ng Materyal
Ang mga de-kalidad na materyales ay ang batayan para sa pagbabawas ng mga depekto ng panlililak.
Gumamit ng mga proseso tulad ng pagsusubo, straightening, o pre-stretching upang mabawasan ang panloob na stress at mapabuti ang plasticity ng materyal.

Disenyo at Pagpapanatili ng Mould
Makatwirang idisenyo ang anggulo ng pagputol ng amag, clearance, at radius ng fillet.
Regular na siyasatin, i-regrind, at lubricate ang amag upang mapahaba ang buhay ng serbisyo nito.

Pag-optimize ng Parameter ng Proseso
Makatwirang itakda ang stamping pressure, bilis, at clearance ng amag. Ginagawa ang mga pagsasaayos ng proseso para sa mga bahagi ng iba't ibang materyales o kapal.

Standardized Operations
Ang mga operator ay mahigpit na sumusunod sa mga detalye ng proseso at mga pamamaraan sa kaligtasan.
Ang mga operator ay tumatanggap ng regular na pagsasanay upang mapabuti ang kanilang mga teknikal na kasanayan at mga kakayahan sa pag-troubleshoot.

Inspeksyon at Kontrol sa Kalidad
Ang mga dimensyon, pang-ibabaw, at mga inspeksyon sa pagganap ay isinasagawa sa mga naselyohang bahagi.
Ang isang mekanismo ng feedback ng depekto ay itinatag upang agad na ayusin ang mga parameter ng proseso at disenyo ng amag.

Ang mga naselyohang bahagi ay malawakang ginagamit sa modernong pagmamanupaktura, ngunit ang mga depekto gaya ng burr, warping, bitak, punit, wrinkles, dimensional deviation, at mga gasgas sa ibabaw ay karaniwan sa panahon ng produksyon. Ang mga problemang ito ay kadalasang nagmumula sa mga materyal na katangian, disenyo ng amag, mga parameter ng proseso, at hindi tamang operasyon. Sa pamamagitan ng siyentipikong pagpili ng mga materyales, pag-optimize ng disenyo ng amag, makatwirang pagsasaayos ng mga parameter ng proseso, pag-standardize ng mga pamamaraan sa pagpapatakbo, at pagtatatag ng isang komprehensibong sistema ng inspeksyon at pagpapanatili, ang mga depekto sa mga naselyohang bahagi ay maaaring epektibong mabawasan, pagpapabuti ng kalidad ng produkto at kahusayan sa produksyon.

5. Mga Madalas Itanong (FAQ) tungkol sa Automotive Stamped Parts

Sa industriya ng pagmamanupaktura ng sasakyan, ang mga naselyohang bahagi ay mga kritikal na bahagi, kabilang ang mga panel ng katawan, mga bahagi ng istruktura ng chassis, mga panel ng pinto, at mga hood ng makina. Ang mga bahaging ito ay may mahalagang papel sa pagtiyak ng lakas, hitsura, at kaligtasan ng buong sasakyan. Gayunpaman, dahil sa proseso ng panlililak na kinasasangkutan ng mga materyales, amag, kagamitan, at mga parameter ng proseso, iba't ibang mga problema ang madalas na lumitaw sa disenyo, produksyon, at aplikasyon ng mga bahagi ng automotive na naselyohang.

(1) Ano ang Automotive Stamped Parts?
Q1: Ano ang automotive stamped parts?
Ang mga bahagi ng automotive na naselyohang ay mga bahagi na naproseso mula sa mga sheet ng metal patungo sa nais na hugis sa pamamagitan ng proseso ng pag-stamping. Pangunahing kasama sa mga ito ang mga bahagi ng istruktura ng katawan (gaya ng mga chassis, crossbeams), mga bahaging nakatakip sa katawan (tulad ng mga hood ng makina, pinto, fender), at mga bahaging pangkaligtasan (tulad ng mga anti-collision beam). Ang mga naselyohang bahagi ay kailangang-kailangan sa pagmamanupaktura ng sasakyan dahil sa kanilang mataas na katumpakan, mataas na kahusayan, at mataas na lakas.

Q2: Ano ang mga pangunahing materyales na ginagamit para sa automotive stamped parts?
Kasama sa mga karaniwang materyales ang low-carbon steel, hot-formed steel, high-strength steel, at aluminum alloys. Kapag pumipili ng mga materyales, kinakailangang isaalang-alang ang lakas, tibay, paglaban sa kaagnasan, at pagganap ng panlililak ng bahagi.

(2) Mga Karaniwang Depekto sa Mga Naselyohang Bahagi ng Automotive
Q3: Anong mga depekto ang karaniwan sa mga naselyohang bahagi ng sasakyan?
Maaaring magpakita ng mga sumusunod na depekto ang mga naselyohang bahagi ng sasakyan sa panahon ng proseso ng produksyon:
Burrs: Matalim o hindi regular na mga gilid sa bahagi.
Warping: Ang ibabaw ng bahagi ay hindi pantay o baluktot.
Mga Bitak: Nasisira ang materyal sa ilalim ng localized na stress.
Wrinkles: Lumilitaw ang mga fold o ripples sa ibabaw ng bahagi.
Dimensional deviation: Ang mga sukat ng bahagi ay lumampas sa tolerance ng disenyo.
Mga gasgas sa ibabaw: Ang materyal na ibabaw ay nasira sa panahon ng proseso ng pagtatatak.

Q4: Ano ang mga pangunahing sanhi ng mga depekto na ito?
Ang mga depekto ay pangunahing nagmumula sa mga sumusunod na aspeto:
Mga problema sa materyal: Hindi pantay na kapal ng sheet, sobrang tigas, o panloob na stress.
Hindi makatwirang disenyo ng amag: Masyadong maliit na cutting edge radius, hindi pantay na clearance, hindi sapat na suporta.
Mga hindi tamang parameter ng proseso: Hindi makatwirang bilis ng stamping, pressure, at lubrication.
Hindi karaniwang operasyon: Hindi sapat na karanasan ng operator o hindi wastong pagpapanatili ng kagamitan.

(3) Paano Maiiwasan ang mga Depekto sa Mga Naselyohang Bahagi ng Automotive?

Q5: Maiiwasan ba ang mga depekto sa mga bahagi ng automotive stamping?
Oo, sa pamamagitan ng paggamit ng siyentipikong pagpili ng materyal, pag-optimize ng disenyo ng amag, pagkontrol sa mga parameter ng proseso, at pag-standardize ng mga operasyon, ang rate ng depekto ay maaaring epektibong mabawasan.

Q6: Magkano ang epekto ng disenyo ng amag sa kalidad ng mga naselyohang bahagi?
Ang amag ay ang pangunahing kasangkapan sa paggawa ng mga naselyohang bahagi. Ang isang makatwirang disenyo ng amag ay maaaring:
Bawasan ang konsentrasyon ng stress, pinipigilan ang mga bitak at pag-warping.
I-optimize ang mga cutting edge at clearance, binabawasan ang mga burr.
Magbigay ng pare-parehong suporta, na pumipigil sa mga wrinkles.

Q7: Paano i-optimize ang mga parameter ng proseso ng panlililak?
Bilis ng stamping: Ang masyadong mabilis ay maaaring humantong sa mga bitak, habang ang masyadong mabagal ay maaaring makabawas sa kahusayan sa produksyon.
Stamping pressure: Kailangang isaayos ayon sa materyal na kapal at tigas.
Pamamahala ng pagpapadulas: Gumamit ng mga de-kalidad na pampadulas upang matiyak ang maayos na pagdikit sa pagitan ng materyal at ng amag.

(4) Pagpili ng Materyal para sa Mga Bahagi ng Automotive Stamping
Q8: Paano nakakaapekto ang iba't ibang materyales sa pagganap ng mga naselyohang bahagi?
Low-carbon steel: Magandang stampability, mababang gastos, ngunit mas mababang lakas.
High-strength steel (HSS): Mataas na lakas, angkop para sa mga bahaging pangkaligtasan, ngunit mas mahirap i-stamp.
Advanced na high-strength steel (AHSS): Angkop para sa mga kumplikadong hugis at mga kinakailangan sa mataas na lakas, na nangangailangan ng mga proseso ng hot stamping.
Aluminum alloy: Mas gusto para sa magaan na mga bahagi, ngunit madaling kapitan ng kulubot at springback na mga problema.

Q9: Paano nakakaapekto ang trend ng automotive lightweighting sa pagpili ng materyal?
Sa mga kinakailangan ng mga bagong sasakyang pang-enerhiya at pagtitipid ng enerhiya at proteksyon sa kapaligiran, ang paggamit ng mga aluminyo na haluang metal, mga haluang metal ng magnesiyo, at mga bakal na may mataas na lakas ay nagiging mas laganap. Maaaring bawasan ng lightweighting ng materyal ang timbang ng katawan at pagbutihin ang kahusayan ng gasolina, ngunit naglalagay ito ng mas mataas na pangangailangan sa proseso ng pag-stamping, na nangangailangan ng pag-optimize ng mga amag at mga parameter ng proseso.

(5) Inspeksyon at Quality Control ng Automotive Stamping Parts
Q10: Paano suriin ang kalidad ng mga bahagi ng automotive stamping?
Kasama sa mga karaniwang pamamaraan ang:
Dimensional na inspeksyon: Paggamit ng coordinate measuring machine (CMM) o laser scanning upang sukatin ang mga sukat ng bahagi.
Surface inspection: Visual inspection o optical inspection para makita ang mga depekto gaya ng mga gasgas at wrinkles.
Pagsusuri ng mekanikal na ari-arian: Mga pagsubok sa tensile, impact, at tigas upang matiyak na ang lakas ng bahagi ay nakakatugon sa mga kinakailangan.

Q11: Paano masisiguro ang pare-parehong kalidad ng mga mass-produce na bahagi?
Mahigpit na kontrolin ang mga batch ng materyal at pagkakapareho ng kapal.
Regular na siyasatin ang kondisyon ng amag, at ayusin at panatilihin ito kaagad. Magtatag ng mga standardized na parameter ng proseso upang matiyak ang pare-parehong bilis ng stamping, pressure, at lubrication.
Ipakilala ang mga kagamitan sa awtomatikong inspeksyon upang agad na matukoy at maalis ang mga may sira na bahagi.

(6) Mga Uso sa Pagproseso ng Mga Bahagi ng Automotive Stamping
Q12: Ano ang mga uso sa pag-unlad sa hinaharap para sa mga piyesa ng panlililak ng sasakyan?
Mataas na lakas at magaan: Ang mataas na lakas na bakal, aluminyo na haluang metal, at mga composite na materyales ay malawakang gagamitin.
Katumpakan at katalinuhan: Ang disenyo ng amag na sinamahan ng simulation ng CAE, matalinong kagamitan sa pag-stamping upang mapabuti ang katumpakan at pagkakapare-pareho.
Automated production: Robot loading at unloading, awtomatikong inspeksyon at feedback ng data para mapabuti ang kahusayan at kalidad.
Proteksyon sa kapaligiran at pagtitipid ng enerhiya: Pag-optimize ng mga sistema ng pagpapadulas at pagbabawas ng materyal na basura upang makamit ang berdeng pagmamanupaktura.

Q13: Mahalaga ba ang pagpapanatili at pag-aalaga ng mga bahagi ng automotive stamping?
Napakahalaga. Direktang makakaapekto sa kalidad ng bahagi ang pagkasira ng amag, mga malfunction ng stamping equipment, o hindi sapat na lubrication. Ang regular na pagpapanatili ay maaaring mabawasan ang mga rate ng depekto, pahabain ang buhay ng amag, at matiyak ang katatagan ng produksyon.

Ang mga bahagi ng automotive stamping ay kailangang-kailangan na mga pangunahing bahagi sa paggawa ng sasakyan, at ang kalidad ng mga ito ay direktang nakakaapekto sa pagganap, kaligtasan, at hitsura ng sasakyan. Kasama sa mga karaniwang problema ang burr, warping, bitak, wrinkles, dimensional deviation, at mga gasgas sa ibabaw. Ang mga problemang ito ay kadalasang nauugnay sa mga materyal na katangian, disenyo ng amag, mga parameter ng proseso, at mga pamamaraan sa pagpapatakbo. Sa pamamagitan ng siyentipikong pagpili ng materyal, na-optimize na disenyo ng amag, makatwirang kontrol ng mga parameter ng proseso, mga standardized na operasyon, at ang pagtatatag ng isang komprehensibong sistema ng inspeksyon, ang rate ng depekto ay maaaring epektibong mabawasan, at ang kalidad ng bahagi at kahusayan sa produksyon ay maaaring mapabuti.

Habang umuunlad ang industriya ng sasakyan tungo sa magaan, mataas na lakas, at matalinong pagmamanupaktura, ang mga teknikal na kinakailangan para sa mga piyesa ng automotive stamping ay lalong nagiging mas mataas. Kailangang patuloy na tumuon ang mga kumpanya sa mga bagong materyales, bagong proseso, at matalinong teknolohiya sa pagmamanupaktura upang matiyak na ang mga bahagi ng stamping ay nakakatugon sa mga kinakailangan sa kaligtasan at aesthetic habang nakakamit ang mataas na kahusayan at murang produksyon.
